23FA0824-10MP
-
23FA1220-10MP
-
23FA1618-10MP
-
23FA2518-10MP
-
23FA3520-10MP
-
23FA5028-10MP

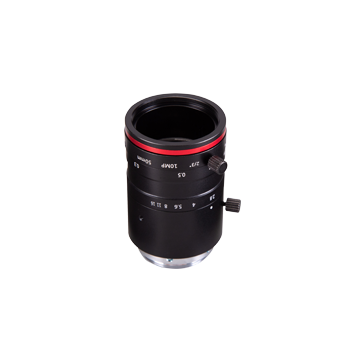

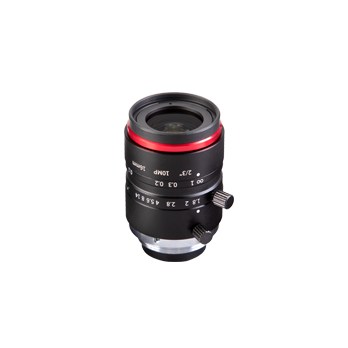

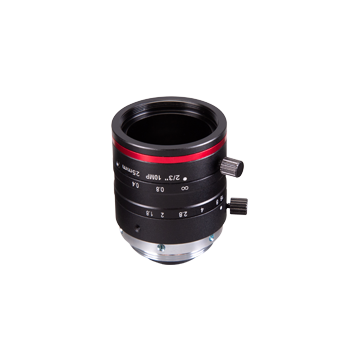

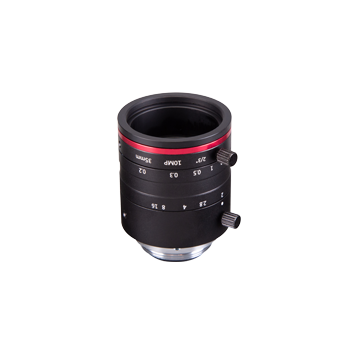

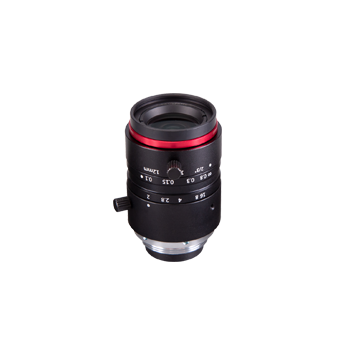

2/3" 10MP Industrial lens
- Description
- Features
- Download
-
Features:
1. 2.4um small pixel. 2. F1.8 large aperture design. 3. Ultra-low optical distortion. 4. Miniaturized structure.
型號
Model
23FA0824-10MP 23FA1220-10MP 23FA1618-10MP 焦距(mm)
Focal Length
8mm 12mm 16mm 像面尺寸(φ)
Image Size
φ11 φ11 φ11 像素尺寸(μm)
Pixel Size
2.4μm 2.4μm 2.4μm 光圈范圍(F數)
F-Number
F2.4-16 F2.0-16 F1.8-14 工作距離(mm)
Working Distance100mm-∞ 100mm-∞ 100mm-∞ 控制
Control
光圈 Iris 手動 Manual 手動 Manual 手動 Manual 聚焦 Focus 手動 Manual 手動 Manual 手動 Manual 最近物距視場范圍(mm)
Minimum Object Distance FOV
-65.82 x -49.37 -39.72 x -29.79 -29.40 x -22.05 視場角(°)
Angle of View
2/3" 57.50 x 44.90 x 68.30 39.30 x 30.00 x 48.00 29.80 x 22.60 x 36.80 1/1.8" 49.38 x 34.08 x 57.86 32.50 x 22.00 x 39.60 23.88 x 16.04 x 30.06 1/2" 43.56 x 33.36 x 53.10 28.38 x 21.48 x 35.98 20.78 x 15.66 x 27.24 分辨率
Resolution
10MP 10MP 10MP TV畸變(最近物距至無窮遠******畸變值)
Max TV Distortion
0.73 0.19 0.13 基準工作距離TV畸變(200mm-400mm)%
Optimal TV Distortion
0.45 0.17 0.09 接口
Mount
C C C 濾鏡尺寸(mm) Filter Size
M37*0.5 M28*0.5 M27*0.5 鏡頭尺寸(mm)
Dimension
φ38*56.2 φ34*56.4 φ32*53.2 重量(g)
Weight
102.4g 104.3g 89.8g 溫度范圍(°)
Operating Temperature
-10~+50℃ -10~+50℃ -10~+50℃ 型號
Model
23FA2518-10MP 23FA3520-10MP 23FA5028-10MP 焦距(mm)
Focal Length
25mm 35mm 50mm 像面尺寸(φ)
Image Size
φ11 φ11 φ11 像素尺寸(μm)
Pixel Size
2.4μm 2.4μm 2.4μm 光圈范圍(F數)
F-Number
F1.8-16 F2.0-16 F2.8-16 工作距離(mm)
Working Distance150mm-∞ 200mm-∞ 300mm-∞ 控制
Control
光圈 Iris 手動 Manual 手動 Manual 手動 Manual 聚焦 Focus 手動 Manual 手動 Manual 手動 Manual 最近物距視場范圍(mm)
Minimum Object Distance FOV
-23.55 x -17.67 -21.65 x -16.24 -21.73 x -16.30 視場角(°)
Angle of View
2/3" 18.30 x13.80 x 22.80 12.90 x 9.70 x 16.00 8.70 x 6.50 x 10.80 1/1.8" 13.34 x 8.92 x 18.46 9.14 x 6.10 x 12.96 6.52 x 4.36 x 8.72 1/2" 11.60 x 8.70 x 16.68 7.94 x 5.96 x 11.70 5.66 x 4.24 x 7.88 分辨率
Resolution
10MP 10MP 10MP TV畸變(最近物距至無窮遠******畸變值)
Max TV Distortion
0.05 0.044 0.013 基準工作距離TV畸變(200mm-400mm)%
Optimal TV Distortion
0.01 0.028 0.002 接口
Mount
C C C 濾鏡尺寸(mm) Filter Size
M27*0.5 M30.5*0.5 M30.5*0.5 鏡頭尺寸(mm)
Dimension
φ32*42.2 φ37.5*49.4 φ35.5*56.7 重量(g)
Weight
63.6g 97.9g 93.g 溫度范圍(°)
Operating Temperature
-10~+50℃ -10~+50℃ -10~+50℃ -
-
